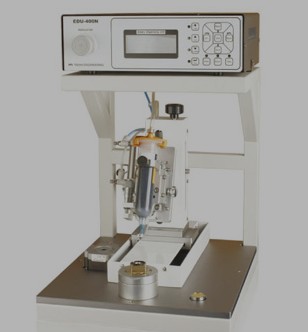

Turn Table Unit,直线移送机具,点胶机组合的专用设备,操作性及便利性优越
采用2轴同时控制功能,只录入简单的数据(MDI,Jog方式)可以变更型号,特殊Software的专用化,可构思出最适的涂胶作业

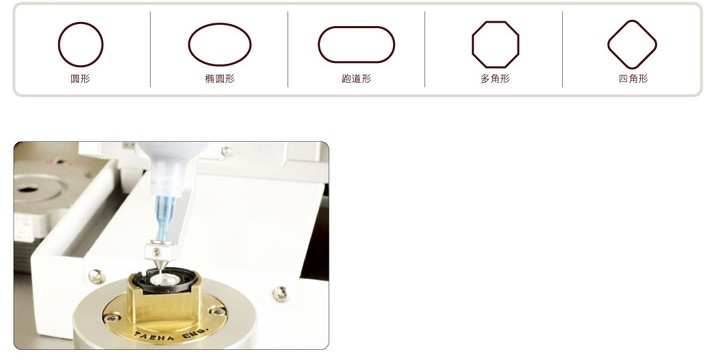

实现各种形状(圆形,椭圆形,多角形等)的点胶作业
次啊用回吸功能(电子驱动式),防止点胶后的留残胶
规格
控制方法 |
利用2轴同时控制 |
驱动方式 |
步进电动机+同步皮带 |
Turn Table |
1~120rpm |
显示 |
200*4Dot Matri*LCD画面 |
数据输入 |
MDI方式,Jog方式 |
外部连接 |
RS232C(配件) |
电源 |
AC220V,50/60Hz,500VA/Max |
空气压 |
3~5Kgf/c㎡ |
最大涂胶范围 |
φ70mm |
回吸功能 |
电子驱动型回吸控制 |
适用现象
特殊形状产品的精密点胶,而设计的专用点胶设备。点胶产品放置在Turn Table,沿着旋转运动和直线运动的组合而设定的轨迹进行点胶
